Reparation de moniteur Commodore 1083S-P1 : remplacement de THT

Bonjour,

Je suis en train de remplacer le THT de mon moniteur Commodore 1083S-P1.

Et je me demande comment retirer le fil de focus qui entre dans le socket/connecteur blanc du canon à électron ???

C’est le dernier élément à démonter. Mais si près du but,  je ne vois pas bien comment libérer le fil. Est-ce qu’il y a une astuce ? Comment ouvrir le  socket ? Est-ce que je suis bon pour aussi dessouder ce socket ?

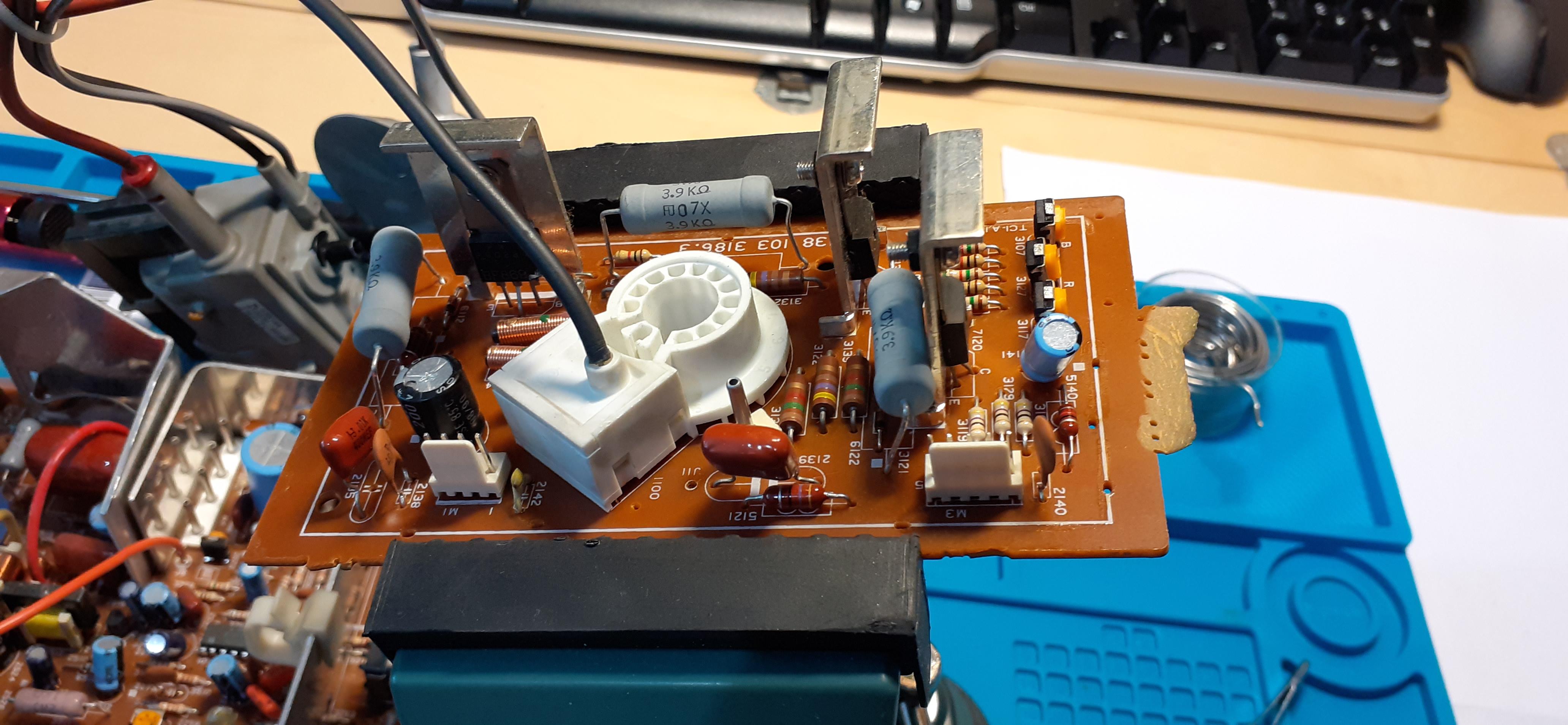

C’est le gros fil noir au milieu de la photo du circuit imprimé du CRT.



Pour l’histoire : le THT avait cramé et j’ai finalement pu acheter un transformateur HT de remplacement (HR 7533) sur eBay (en provenance d’Allemagne, vendeur dénommé « retrohax_de »)
Et j’ai aussi de quoi remplacer le transistor de ligne D1577. J’ai déjà démonté les cartes électroniques du moniteur et le démontage de l’ancien THT se passait sans accroc jusqu’ici.

Amiga 500, extensions 512 k et ACA500+ sous AmigaOS 3.2.2

Sujet

[Bruno Level 6Messages : 395]

J’ai finalement trouvé l’astuce au détour d’un forum dans l’après-midi, c’était finalement beaucoup plus simple que ce que j’avais imaginé. Je décris un peu ce que j’ai fait, peut-être que sera utile à un autre amigaiste !

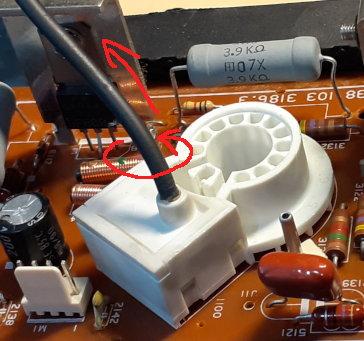

Donc pour retirer le fil de focus qui entre dans le socket/connecteur blanc du canon à électron : il faut tirer et tourner en même temps le fil sur lui-même (ou bien tourner la carte électronique, j’ai trouvé cela plus simple).

Cela permet d’extraire le fil. Il suffit de procéder de manière inverse pour insérer le fil du transformateur de remplacement.

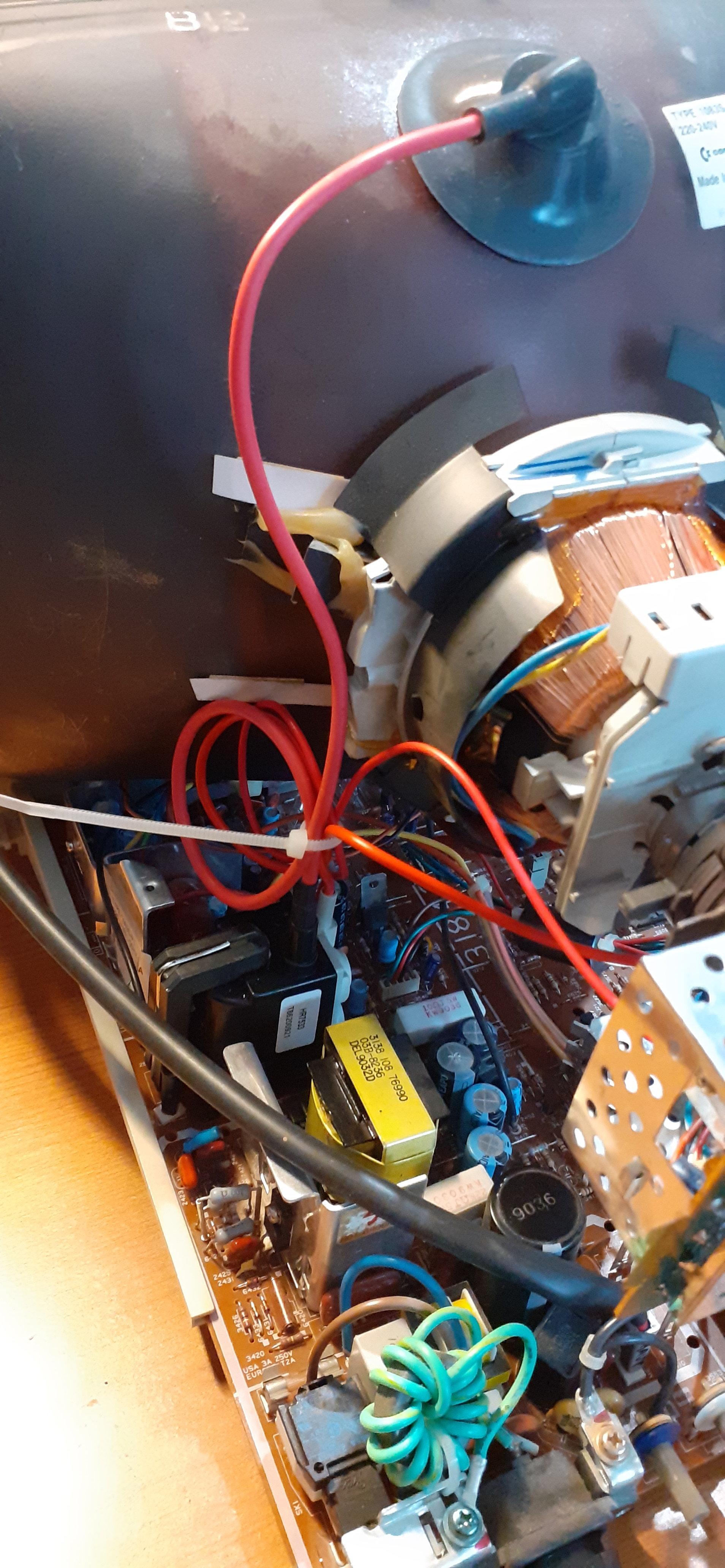

Et voilà le nouveau transfo HT soudé et complètement monté, c’est le composant étiqueté HR 7533 d’où sort 3 fils rouges bouclant. La carte du circuit imprimé du CRT a aussi été rebranché au cul du canon à électron.

Ce nouveau transfo remplaçait le THT Philips d’origine de mon moniteur qui était étiqueté :
E39144
AT2079
37591 TY

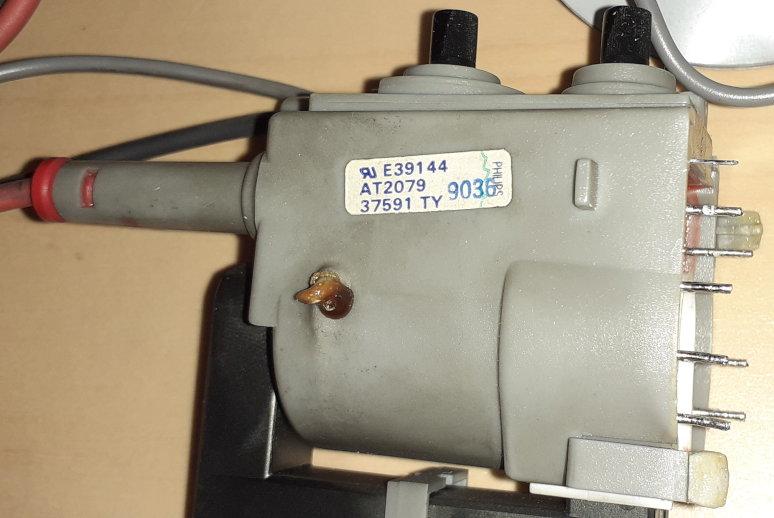

Le voici avec le trou et un reste de caramel qui est sorti quand il a rendu l’âme :

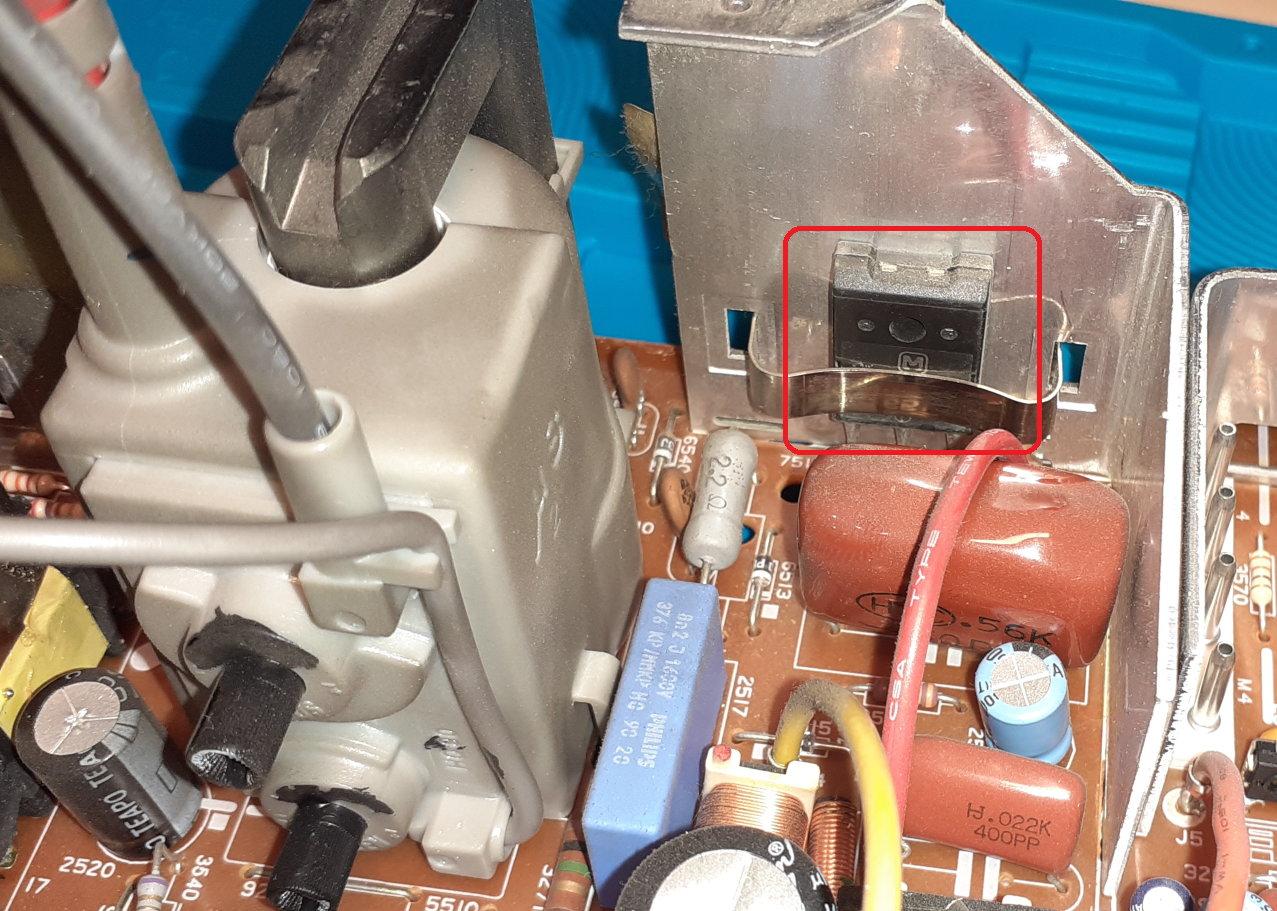

J’ai aussi remplacé le transistor de ligne, à droite de l’ancien THT sur la photo suivante. C’était recommandé dans les posts que j’ai consultés. Ça coute 1,5 €, c’est très facile à trouver en boutique d’électronique et facile à dessouder et souder. Dans mon moniteur c’était un D1577. Dans la boutique il le référençait sous 2SD1577, c’est pareil :

Après réglage des vis « screen » et « focus » (attention opération sous tension donc attention à ne rien toucher avec le tournevis !) mon moniteur Commodore 1083P-S1 remarche

C’est quand même mieux qu’un téléviseur LCD, qui faisait baver la belle image de mon Amiga !

Amiga 500, extensions 512 k et ACA500+ sous AmigaOS 3.2.2

[Gribouille Level 1Messages : 29]

Bonjour,

Super boulot.

Bravo

[3virgule14 Level 3Messages : 99]

Hello, je poste ici car ta réparation m’intéresse, je cherche des infos pour la réparation préventive d’un 1084s qui siffle, je me dit que tes connaissances peuvent peut être aiguiller mes recherches pour régler ce soucis ? Toutes mes recherches pointent un soucis de tht. Tu penses que ça peut être ça ?

Merci pour ton aide

[Bruno Level 6Messages : 395]

Ce sifflement est effectivement un mauvais signe. Le sifflement fut le signe annonciateur du décès du transformateur THT sur mon Commodore 1083, après l’avoir laissé pendant 20 ans dans son carton.
Donc je te déconseillerais de laisser allumé ton moniteur sans surveillance, dès qu’il claque, mieux vaut l’éteindre sans délai.

J’avais vu ton post il y a 2 semaines pour trouver un professionnel en Rhone-Alpes. Mais je ne connais pas car j’habite en Loire Atlantique.

Peut-être qu’un réparateur de TV à proximité, sachant « encore » intervenir sur les écrans cathodiques pourrait réaliser une réparation ? Un moniteur cathodique étant une TV simplifiée… il devrait savoir réparer une panne de ce type.
Un spécialiste Amiga aura bien sûr davantage de connaissance de ces matériels.

De ce que j’avais pu lire dans divers forums, les moniteurs Commodore 1083 ou 1084 ont ce défaut de voir leur THT tomber en panne, ex sur ce forum anglais: http://eab.abime.net/showthread.php?p=524914#post524914
(THT = Transformateur Haute Tension = Line OutPut Transformer = flyback)
C’est tout à fait réparable, les réglages du THT ne sont pas compliqués contrairement à ce que j’ai parfois lu sur les forums, la difficulté sera de trouver où acheter un modèle de THT équivalent. Cette page liste toutes les variantes de moniteur Commodore 1084 (et autres) :
https://gona.mactar.hu/Commodore/monitor/Commodore_monitors_by_model_number.html
Sur la ligne repair info, le « flyback » est indiqué. Ce sera une information précieuse pour le réparateur.
