Bugs avec A1208 V2 Expansion RAM

Bonjour,

J’ai installé une extension mémoire A1208 V2 (sans FPU ni RTC) sur un de mes 1200 (REV 1D.1) avec carte CF/WHDLoad et je rencontre quasi systématiquement des problèmes de freeze (sur les 2 positions du switch) récurrents au bout de quelques minutes voire secondes. Le 1200 fonctionne parfaitement sans l’extension et j’arrive à lancer des jeux ECS en WB SL (Low Memory dans les autres modes et avec Tiny Launcher).

Si quelqu’un a une idée ?

Sujet

[Staff Zarnal Level 22Messages : 7787]

L’alimentation de l’Amiga est stable/ a été vérifiée ? L’Amiga a été vérifié avant relance ?

Si tu appuies sur les deux boutons de la souris lors d’un reboot ( tu rentres alors dans l’early startup ) et que tu vas dans Expansion, tout est en ordre ( surtout pas d’écran rouge ) ?

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Amile200 Level 1Messages : 29]

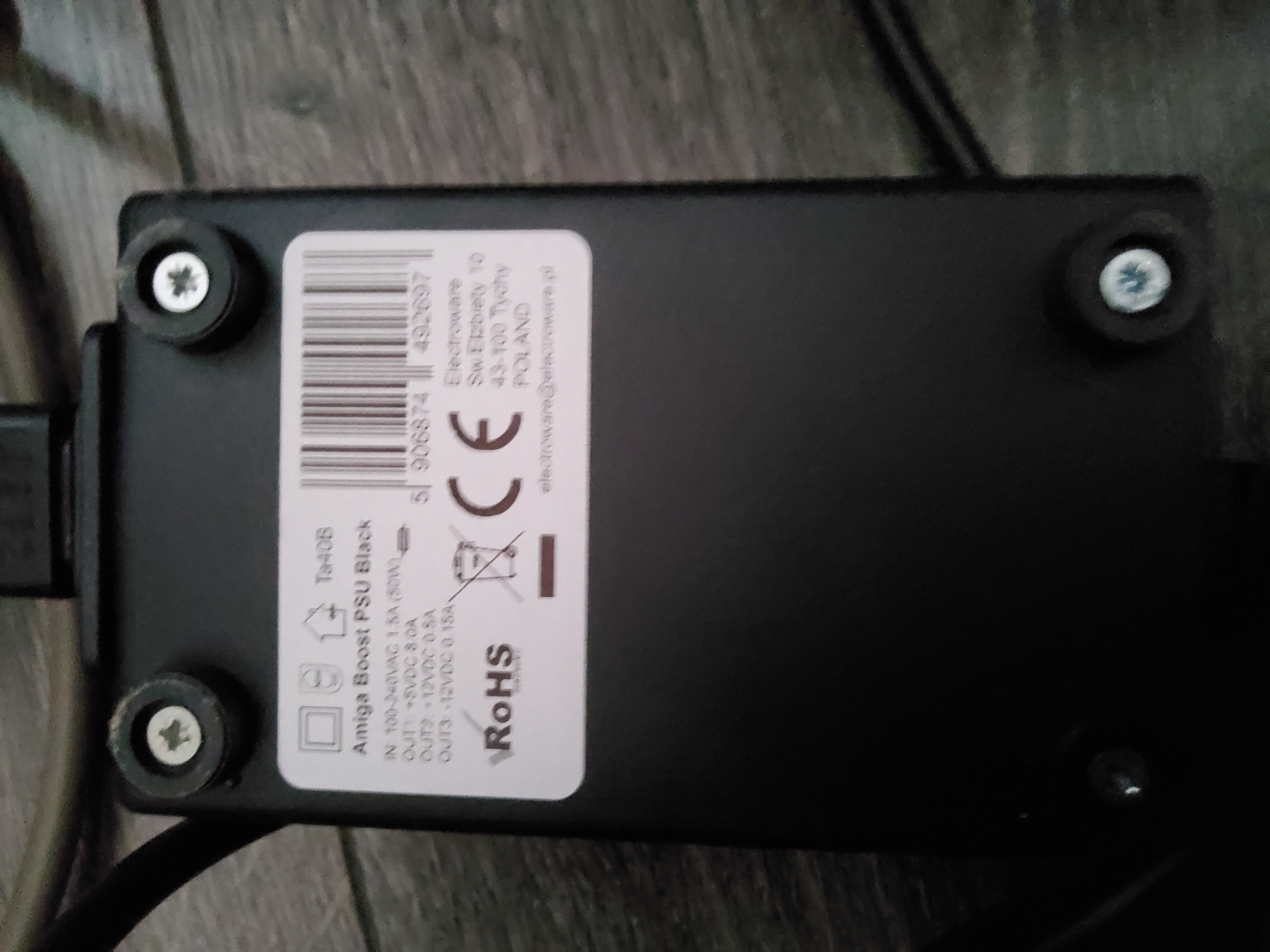

L’alim est neuve, achetée sur une boutique spécialisée.

L’A1200 était fonctionnel à l’époque, je l’avais testé en config standard floppy, puis désossé pour retirer les condos et nettoyer les coulures acides. Je l’ai remisé ainsi quelques années pour le ressortir récemment et lui installer des condos neufs.

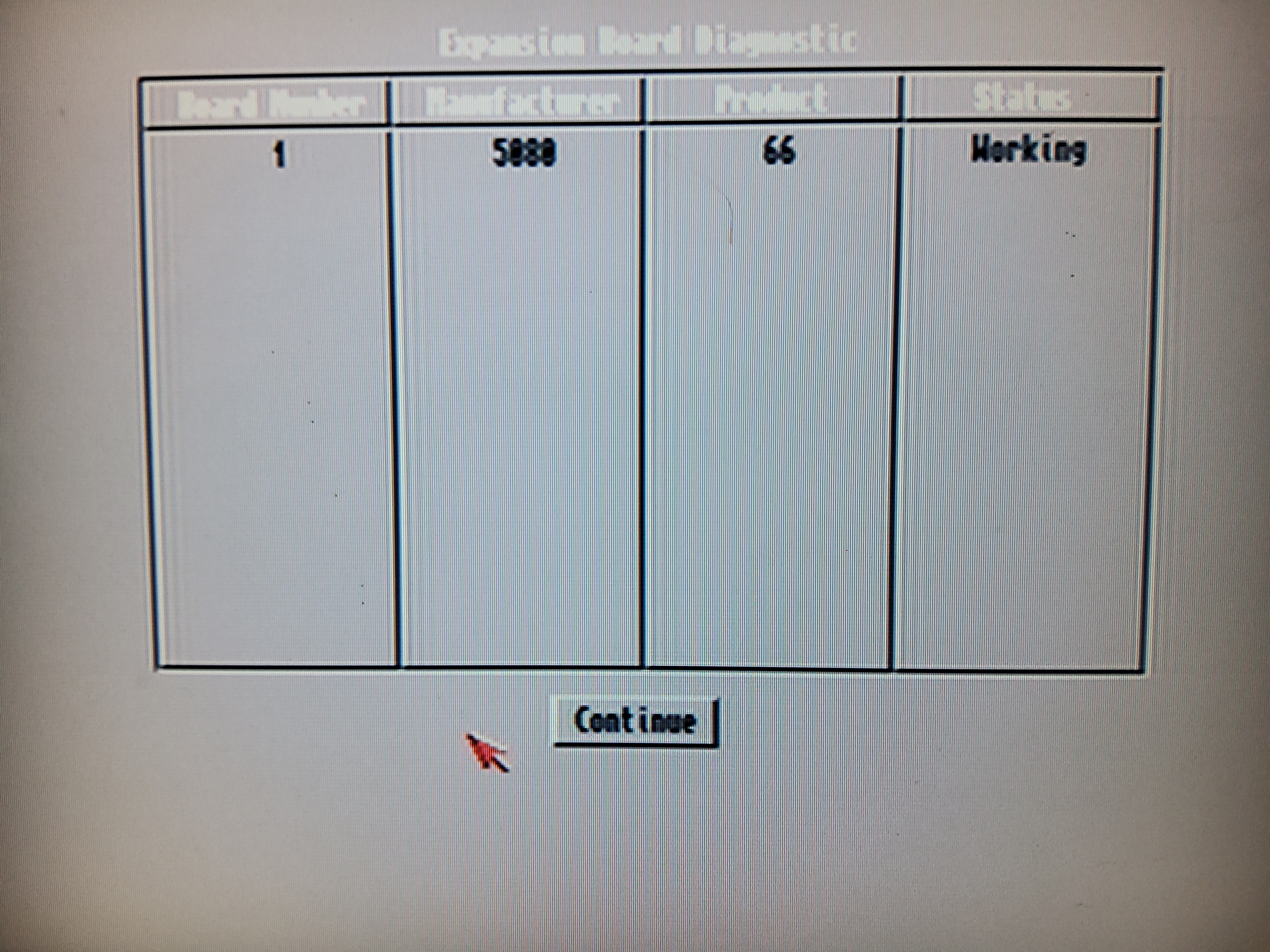

J’ai rebooté selon tes directives et tout semble OK au niveau de l’extension.

Pour info, j’ai testé la carte sur un A1200 REV 1D.4 et pas de freezes, tout fonctionne nickel.

[Staff Jim Neray Level 22Messages : 7168]

Hello @Amile200

Comme le suggère très bien @Zarnal la première chose est de savoir si le 1200 et son alimentation sont d’aplomb.

Dans l’ordre plus ou moins :

Vérifier que le +5V est stable et sort un bon +5V (Idéalement contrôlé au niveau du connecteur d’alimentation du lecteur disquette du 1200). (Vérifier le +12V également au passage)

Si les condensateurs sont d’origine ou datés ca peut vite être la cata aussi; A changer d’urgence.

Nettoyer le connecteur d’extension sous le 1200 (là où se plug la A1208) et essayer de retirer la carte d’un millimètre au lieu de la plaquer en butée.

Vérifier qu’il n’y a pas de soucis au niveau des composants de la carte d’extension avec un tool qui peut checker la mémoire genre AmigaTestkit ( https://github.com/keirf/amiga-stuff/releases ) et en profiter pour faire un check général du 1200 avec l’outil.



edit :

Amile200 wrote:

Pour info, j’ai testé la carte sur un A1200 REV 1D.4 et pas de freezes, tout fonctionne nickel.

Bon mon post est arrivé quasi en même temps que le tiens. Dans ce cas, se concentrer sur le connecteur d’extension. Ils sont parfois abimés ou sales. Vérifier également qu’il soit bien chanfreiné. Certaines cartes mères ne l’ont pas été et empêchent ainsi d’enfoncer la carte d’extension sur le connecteur, sauf a bousiller le dit connecteur.

Si il y avait des coulures une piste peut être coupée. Peut être ne l’était elle pas complètement à l’époque mais avec le temps elle aura fini par être microcoupée rongée par l’électrolite.

Si le capkit a été fait il y a un certain temps et/ou s’il s’agit d’un capkit genre noname trouvé sur ebay ne pas hésiter à le refaire.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Amile200 Level 1Messages : 29]

Jim Neray wrote:

Comme le suggère très bien @Zarnal la première chose est de savoir si le 1200 et son alimentation sont d’aplomb. Dans l’ordre plus ou moins : Vérifier que le +5V est stable et sort un bon +5V (Idéalement contrôlé au niveau du connecteur d’alimentation du lecteur disquette du 1200).

Comme dit précédemment l’alim est neuve et de modèle récent, tout fonctionne parfaitement bien avec cette alim et l’extension A1208 sur une autre CM REV 1D.4.

Jim Neray wrote:

Si les condensateurs sont d’origine ou datés ca peut vite être la cata aussi; A changer d’urgence.

Idem, CM nettoyé au vinaigre blanc et alcool isopropylique, pads nettoyés à la tresse et condos neufs.

Jim Neray wrote:

Nettoyer le connecteur d’extension sous le 1200 (là où se plug la A1208) et essayer de retirer la carte d’un millimètre au lieu de la plaquer en butée.

Fait également.





[Amile200 Level 1Messages : 29]

Jim Neray wrote:

Si il y avait des coulures une piste peut être coupée. Peut être ne l’était elle pas complètement à l’époque mais avec le temps elle aura fini par être microcoupée rongée par l’électrolite.

Dans ce cas si je remets tout d’origine sans extension et floppy ça devrait merder également ?

Jim Neray wrote:

Si le capkit a été fait il y a un certain temps et/ou s’il s’agit d’un capkit genre noname trouvé sur ebay ne pas hésiter à le refaire.

C’est une boite multi-refs de condos pris chez Amazon, pas les premiers prix mais pas les plus chers non plus, pas bon ?



[Staff Zarnal Level 22Messages : 7787]

Amile200 wrote:

Comme dit précédemment l’alim est neuve et de modèle récent, tout fonctionne parfaitement bien avec cette alim et l’extension A1208 sur une autre CM REV 1D.4.

Donc le souci vient de la machine.

Du coup, cela sent le faux contact ( ou bien autre chose, ce n’est que la première hypothèse ). Il faudrait déja vérifier qu’il n’y a pas de jeu sur les pin. Et qu’il n’en manque aucun. Et que les longueurs soient identiques.

Vérifier également la continuité entre le bout de chaque broche et la base de la soudure.

C’est long à faire, j’entends bien, mais cela permettra de partir en arrière.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Amile200 Level 1Messages : 29]

Tu parles bien du connecteur d’extension sur la CM ?

Ne peut-il pas y avoir des problèmes de compatibilité au niveau de la REV 1D.1, des 2 chips ROMs et éventuellement des images de boot KS/WB sur la CF, même si pour rappel la 1D.1 fonctionne nickel avec la CF (en WB SL uniquement) seule, sans la A1208 ?

[Zamzara Level 0 - NewbieMessages : 3]

Pour étoffer un peu le sujet, mon retour d’expérience sur une situation identique :

J’avais une A1208 V1 sur mon 1200 recapé.

Tous les jeux WhdLoad plantaient (freeze, messages « vectors…. »). Changement d’alim, nettoyage des contacts de l’A1208, faire tourner whdload sans l’A1208 …

Peanuts. J’ai échangé avec un référent sur Amiga : il a jeté l’éponge.

Par contre, donc, sans Fast, ça plante pas, encore faut il des jeux, comme silkworm, mais alors ça ramait à fond.

Puis achat par dépit d’une DKB1202 8Mo de 1993 avec 68882 sur eBay…miracle fonctionnement impeccable, depuis zéro souci

Voilà!



[flaco Level 5Messages : 216]

Bonjour,

Ce que Zamzara a écrit me fait penser au « timing fix » pour lequel il était nécessaire de retirer quelques condensateurs du signal d’horloge, sans doute installés par Commodore pour essayer d’améliorer la conformité électromagnétique mais qui perturbent le signal pour des cartes d’extension.

Plus d’info : http://www.ianstedman.co.uk/amiga-a1200-motherboard-fixes/

[Amile200 Level 1Messages : 29]

Amile200 wrote:

Tu parles bien du connecteur d’extension sur la CM ?

Ou du connecteur de l’extension ?

[Staff Jim Neray Level 22Messages : 7168]

Amile200 wrote:

Jim Neray wrote:

Si il y avait des coulures une piste peut être coupée. Peut être ne l’était elle pas complètement à l’époque mais avec le temps elle aura fini par être microcoupée rongée par l’électrolite.

Dans ce cas si je remets tout d’origine sans extension et floppy ça devrait merder également ?

Pas nécessairement. Si c’est une piste en lien avec le port d’extension ca peut bien fonctionner sans carte et déconner avec une carte connectée.

Amile200 wrote:

Jim Neray wrote:

Si le capkit a été fait il y a un certain temps et/ou s’il s’agit d’un capkit genre noname trouvé sur ebay ne pas hésiter à le refaire.

C’est une boite multi-refs de condos pris chez Amazon, pas les premiers prix mais pas les plus chers non plus, pas bon ?

Aucune idée. Si cela a été bien fait assez récemment, ca ne pourra être que mieux que des condensateurs d’origine en tout cas.

As tu essayé Amiga Test Kit ? Essaye de passer tout les tests possibles avec la carte installée. Idéalement depuis une disquette sans la carte CF pour éviter quelque logiciel perturbateur.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Staff Zarnal Level 22Messages : 7787]

Amile200 wrote:

Amile200 wrote:

Tu parles bien du connecteur d’extension sur la CM ?

Ou du connecteur de l’extension ?



Je parlais du connecteur coté Amiga.

Et je ne devais pas avoir les yeux en face des trous ( comprendre que j’ai mal lu ), j’avais omis le détail des deux révisions différentes.

A1200 Commodore mutant " FrankenAmiga" + 68040 + 8MO + SD 8go - A1200 ESCOM. HD 20MO. Mon meilleur et seul A500 : WinUae. CPC 6128-CPC 464.

[Amile200 Level 1Messages : 29]

Merci pour vos réponses, je vais regarder ça de plus près, déjà la continuité des broches du port d’extension CM.

Concernant Amiga Test Kit non, je n’ai pas (encore) les compétences ni la possibilité de créer une disquette, je vais déjà voir s’ils sont dispos sur ma carte CF que j’avais acheté déjà préparée il y a quelques années. Va falloir que je mette sérieusement à WinUAE moi !

Pour les condos oui c’est tout frais, j’ai préfèré d’ailleurs y mettre des radiaux pour prévenir d’éventuelles fuites dans le futur.

Si vous avez d’autres idées/suggestions n’hésitez pas !

[Amile200 Level 1Messages : 29]

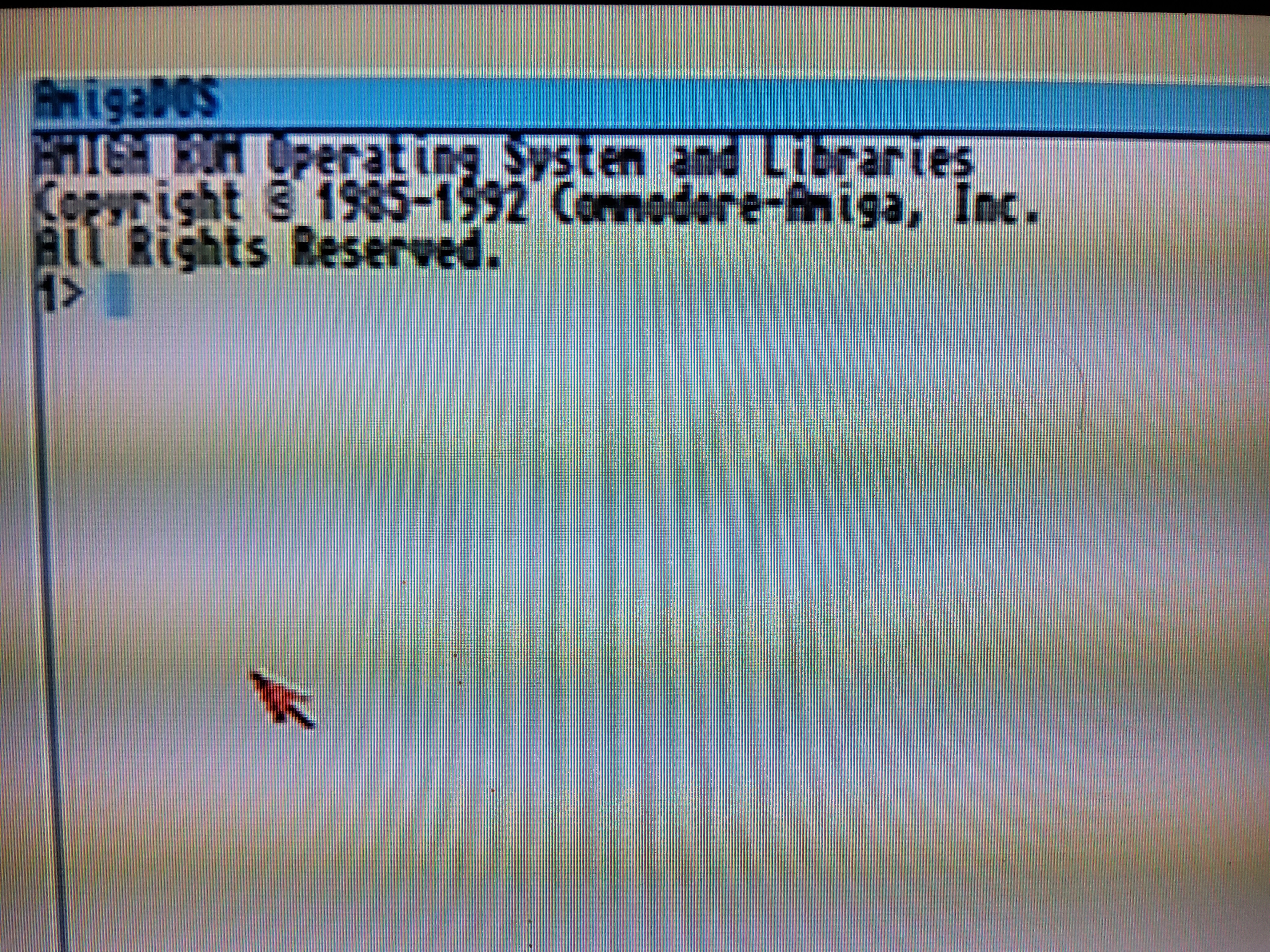

C’est bon  ça ?

[Amile200 Level 1Messages : 29]

J’ai testé la continuité des broches du port d’extension côté CM, à priori pas de souci de ce côté.

Par contre j’ai testé des jeux disquettes avec et sans l’extension : des bugs, glitchs et Guru meditation avec, pas de souci sans !
