Alimentation de remplacement pour AMIGA

Salut!

j’ai trouvé sur internet, un mec qui avait changé son alim de son Amiga car elle avait grillée.

Il avait trouvé une alim qui rentrait parfaitement dans la coque d’origine de l’alim de son 500.

Pas de bidouille et pas de soudure.

MEANWELL   RT-50B

https://www.amazon.fr/gp/product/B01KZJD3PO

Je passe l’info ici pour avoir des traces en cas de besoin.

--
Francois.

Sujet

[Staff Jim Neray Level 22Messages : 7179]

Intéressant merci pour le partage !

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[jean3.5 Level 8Messages : 617]

sympa !

le mec a-t-il fait un tuto ?

tu peux nous donner un lien ?

[francouai Level 8Messages : 711]

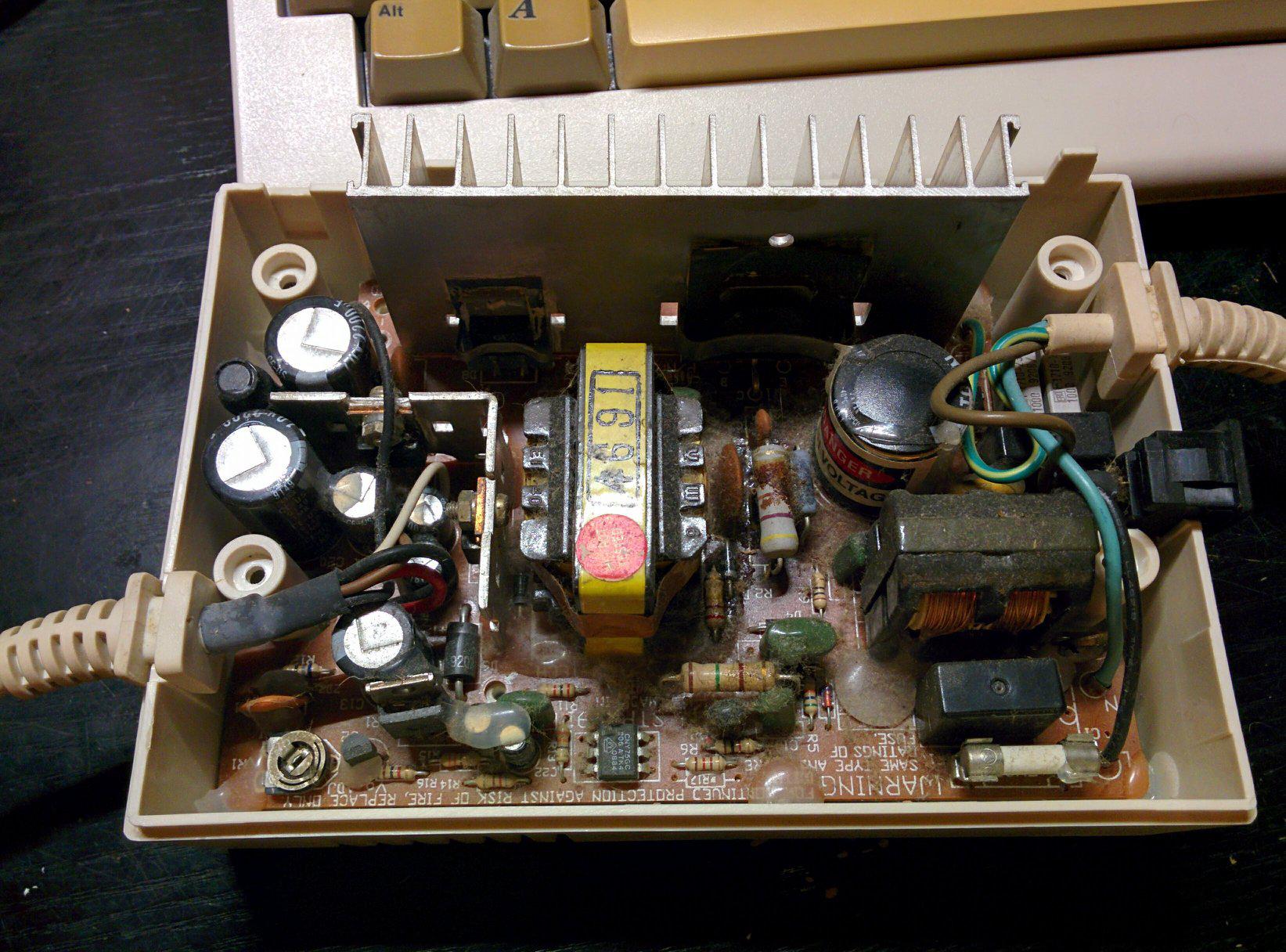

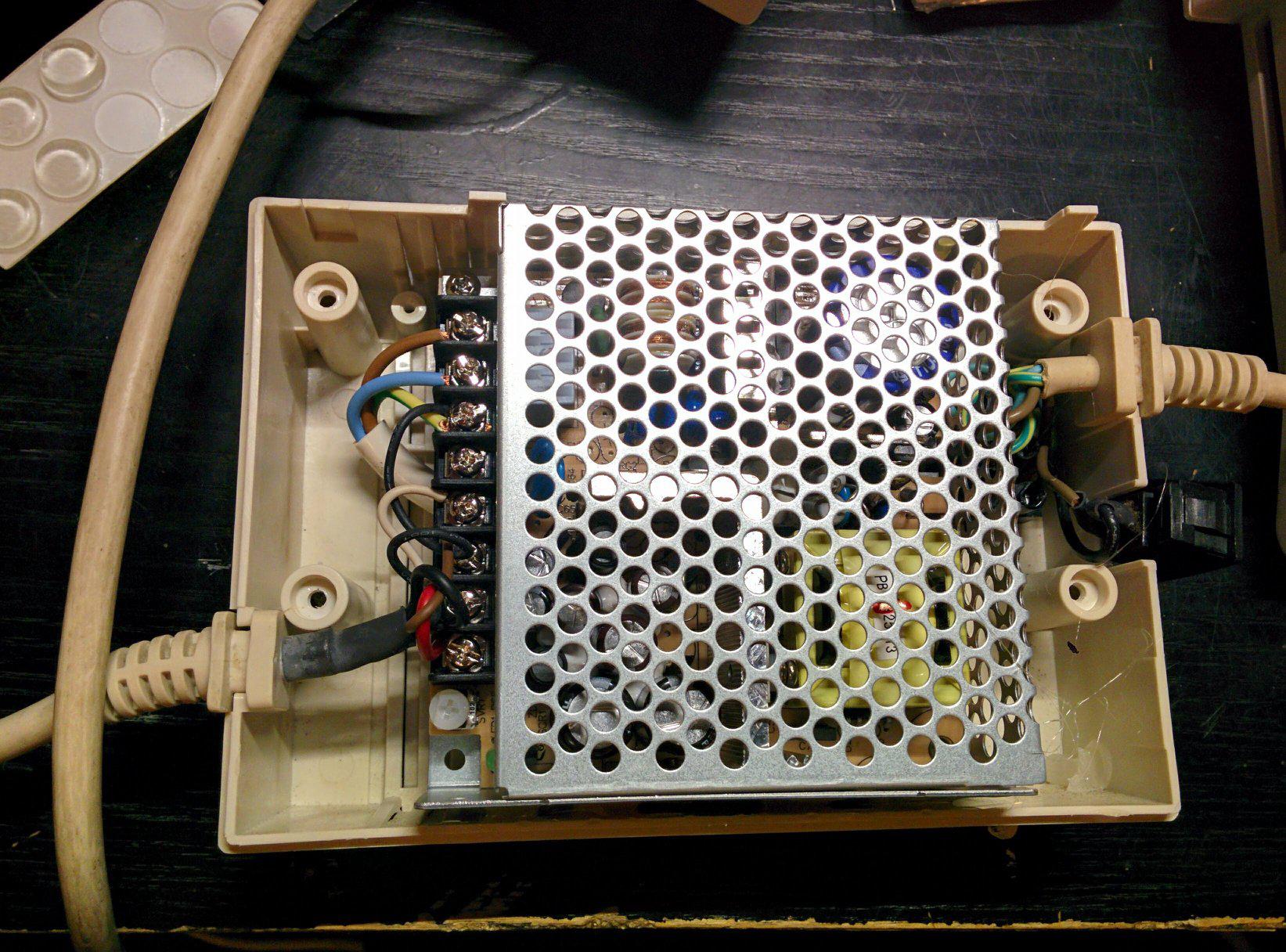

La personne n’a pas fait de tuto, mais juste deux images avant / apres.

--
Francois.

[francouai Level 8Messages : 711]

visiblement, John « Chucky » Hertell utilise aussi cette alim pour ses Amiga.

mais attention aux versions Chinoises qui sont un peu plus grande et ne tiennent plus dans le boitier. (mod RT-65B)

Il y a un com en anglais qui confirme que c’est « mieux » que l’originale.

« I just replaced my aging, swelling, foul-smelling underpowered A1200 PSU with a brand new Meanwell RT-50B. It is a perfect replacement with 5 V 4 A, 12 V 2,8 A and -12 V 0,5 A outputs so all the power rails get a decent load. »

--
Francois.

[jean3.5 Level 8Messages : 617]

merci !

[Staff Jim Neray Level 22Messages : 7179]

Propre le montage.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[ProfShadoko Level 0 - NewbieMessages : 6]

Je me permets de remonter le topic, je suis le « mec » auteur du dit montage ;) Si vous avez des questions n’hésitez pas, il n’y a rien de sorcier, il faut juste connecter les câbles (soigneusement dessoudés de l’ancienne alim) aux bonnes bornes. J’ai remplacé deux alimentations comme ça, une qui était parfaite, l’autre qui avait besoin d’une petite charge sur le rail 12V pour faire baisser un peu la tension, j’ai mis un ventilateur avec une résistance pour baisser sa vitesse et ça a très bien marché, n plus ça garde l’alim au frais.

A1200 + Microbotics M1230XA 50 MHz FPU 32 Mb + Indivision AGA Mk2
A600 + Furia sur 1084S

[vidub2001 Level 1Messages : 29]

Bonjour ProfShadoko,

Très intéressé par cette modification, je ne comprends pas cette phrase :
« l’autre qui avait besoin d’une petite charge sur le rail 12V pour faire baisser un peu la tension »
Comment on vois qu’il faut mettre une charge (résistance ?) et de combien ?

Merci pour tes éclaircissements

A500 Plus - 2Mo de Chip - 32Gb CF - Vampire V2+
A1200 - 100% d'origine pour l'instant !

[francouai Level 8Messages : 711]

salut MEC!

content que tu sois ici.

beau montage, bravo

--
Francois.

[gibs Level 9Messages : 978]

Ça fait des annees que j’utilise une alim de pc et que j’essaye de dissuader francouai de recaper son alim !

Team Apollo

[Staff Jim Neray Level 22Messages : 7179]

@profshadoko : Bravo très jolie intégration.

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[Thunder Level 6Messages : 323]

elle donne quoi en équivalence cette alim ? Peut-on la comparer à la plus « puissante » des alims Amiga ?



A500, A500+(x2), A600(x2), A1200... Pas d'Atari lol

[gibs Level 9Messages : 978]

50W 5VDC 12VDC -12VDC 4A 2A 0.5A

Team Apollo

[Staff Jim Neray Level 22Messages : 7179]

Pour compléter et décoder la réponse de @gibs, la « plus puissante » des alims A500 sort:

35,7W 5VDC 12VDC -12VDC 4.5A 1.0A 0.1A

A500 - A500 Plus - A600 HD - A1200 - A2000 - A4000T - CD32 - C=64 - 1040STE - CPC6128
Mon Amiga 500 Plus : A590, 2MB Chip, 2MB Fast, HD 1,2GB, Floppy ext.
Mon Amiga 1200 : Blizzard 1220/4, 2MB Chip, 4MB Fast, HD 80GB, Overdrive CD

- Micromiga.com - La boutique Amiga -

[ProfShadoko Level 0 - NewbieMessages : 6]

En termes de puissance, l’alim suffit amplement pour alimenter mon A1200 avec carte accélératrice (testé avec une ACA1233n et Microbotics M1230XA à 50 MHz), Indivision AGA MkII, Gotek, disque dur CF, adaptateur souris PS2, et joystick USB, et trois ventilateurs… Bref ça marche !

Concernant la « charge », sur les alimentations à découpage si la sortie n’est pas assez sollicitée la tension de sortie peut être supérieure à celle annoncée. Il y a un petit potard sur l’alimentation pour régler le 5V. Seul souci, ça décale aussi les autres voltages. Sur une des alims tout marchait bien, sur l’autre le 12V était un peu haut (12,6V) quand le 5V était dans les specs. J’ai donc rajouté un ventilateur dessus pour faire baisser la tension à 12,3V, ce qui est dans les tolérances. Je ne suis pas sûr que le 12,6V aurait vraiment posé problème mais avec mon Amiga super chargé le ventilateur n’était pas du luxe, l’Indivision ayant une fonction chauffage d’appoint pour les longues soirées d’hiver. Pour les résistances à mettre, j’ai juste fait des essais jusqu’à ce que la vitesse du ventilateur soit suffisamment basse pour ne pas faire trop de bruit :) Attention à bien mesurer les tensions côté Amiga et pas sur l’alim, avec la longueur du fil on perd 0,3V.

A1200 + Microbotics M1230XA 50 MHz FPU 32 Mb + Indivision AGA Mk2
A600 + Furia sur 1084S
